·【主要技術參數】

閥體

型式：扁平偏置鑄造體

閥門口徑：U型金屬環2"~ 72"，多層復合密封2"~ 104"

公稱壓力：ANSI 150LB~900LB

連接：法蘭型或?qū)A型

材質：A216 WCB、A217 WC5、A217 WC9、A351 CF8、A351 CF8M

閥蓋：標準型-29~+230℃

加長型+230~+650℃  -46~-30℃

但需注意各材料的使用溫度、壓力范圍。

填料：PTEE，柔性石墨，鎳基絲增強柔性石墨

本體涂層：銀灰色（環氧樹脂）當本體為不銹鋼時，不加涂層

閥內組件

閥板型式：三偏芯旋轉式

閥座型式：U型金屬環 多層復合式密封

流量特性：近似等百分比

額定行程：0~70°或0~90°

閥座泄露率：ANSI Class lV~VI

·【產品特點】

·Wy三偏芯金屬密封蝶閥采用金屬U型彈性閥座，閥座為浮動式，具有自動調整中心的功能，密封性能好，具有自清掃與剪切功能，適用于含有輕微顆粒及纖維狀的介質。

·三偏芯多層復合式密封密封采用不銹鋼片夾彈性密封片，充分利用特有的凸輪效應，而且完全消除了90°行程中實現閥門的開啟時，閥座與密封圈瞬時脫落，消除摩擦磨損。

·閥板采用三偏芯結構，密封面全部堆焊硬質合金，耐磨性好。

·閥座具有自補償結構，增加了閥門的使用壽命。

·閥門流量特性為近似等百分比曲線，可作為調節與切斷

·滿足API607防火要求。

·【適用范圍】

氣/電動蝶閥廣泛應用于冶金、石油、化工、輕工、電力等工業部門在生產過程中進行就地自動調節和遠距離自動調節。

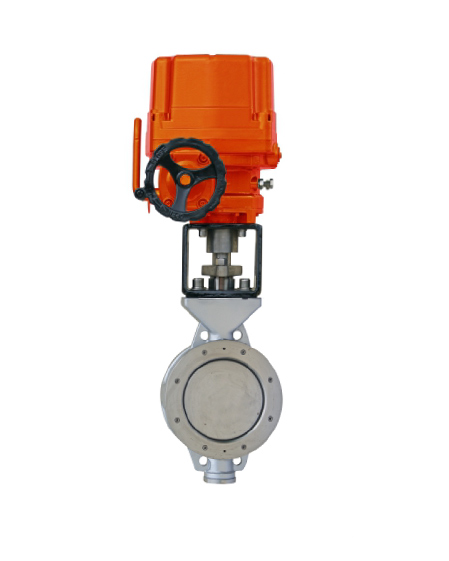

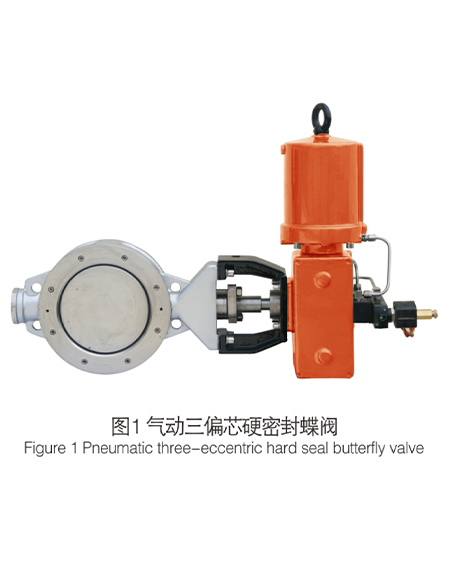

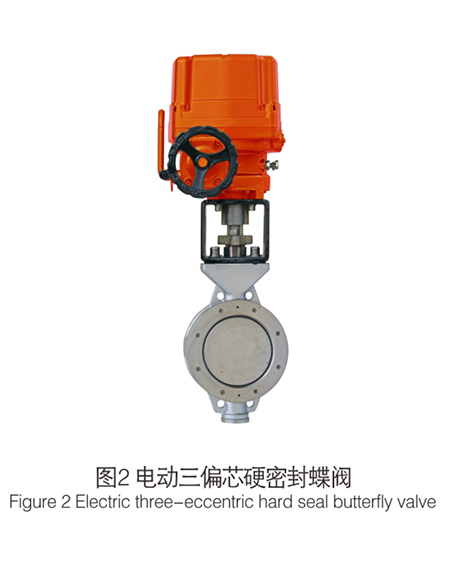

·【產品圖片】

·【樣本下載】
